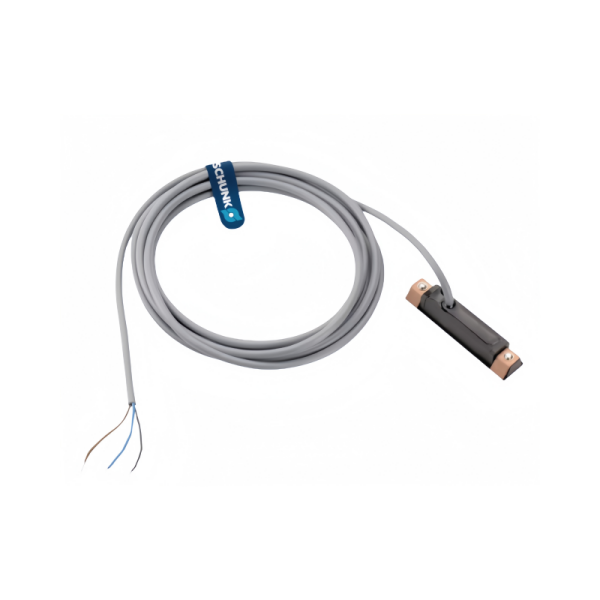

SCHUNK雄克接近传感器IN 30L-S-M8-PNP是一款电感式接近传感器，其工作原理基于电磁感应现象，通过检测金属物体接近时产生的涡流效应来实现非接触式位置检测。

电磁感应与涡流效应

高频磁场生成

传感器内部集成高频振荡电路，驱动线圈产生交变电磁场。当传感器通电时，线圈周围形成高频磁场（频率通常为几千赫兹至几兆赫兹）。

金属物体接近时的涡流产生

当金属目标（如铁、铜、铝等）进入磁场范围时，交变磁场在金属表面感应出环形电流（涡流）。涡流会产生一个与原磁场方向相反的感应磁场，根据楞次定律，该反向磁场会削弱原磁场的能量。

磁场衰减与振荡停止

涡流导致的磁场衰减会使振荡电路的负载增加，振荡幅度逐渐减弱。当金属物体接近到设定距离（检测距离）时，振荡幅度衰减至阈值以下，振荡电路停振。

信号检测与转换

振幅检测电路

传感器内置振幅检测电路，持续监测振荡电路的输出幅度。当振荡停止时，检测电路识别到幅度变化，并输出触发信号。

二进制开关信号生成

振幅变化被转换为二进制开关信号（高电平/低电平）。例如，振荡时输出低电平，停振时输出高电平，或反之（具体逻辑取决于电路设计）。

PNP输出特性

高电平有效：PNP型传感器在检测到目标时，输出端与电源正极（VCC）连通，输出高电平信号（接近电源电压）。

负载连接方式：负载（如PLC输入模块）连接在输出端与地（GND）之间。当传感器输出高电平时，电流从电源正极经输出端、负载流向地，形成回路。

应用场景：适用于需要高电平触发控制设备的场景，如与PLC的源型输入（Source Input）模块兼容。

关键技术参数与性能

检测距离

标准检测距离为数毫米（具体值需参考产品手册），实际距离受金属材质影响。例如，铝材检测距离可能比铸铁缩短30%。

响应时间

典型响应时间小于1ms，可适应高速运动物体的检测需求。

防护等级

具备IP67防护等级，防尘防水，适应恶劣工业环境。

工作温度范围

支持-25℃至70℃的宽温工作，部分型号可能支持更高温度。

重复定位精度

可达±0.1mm，满足高精度定位需求。

应用场景与优势

典型应用

自动化生产线：检测金属工件是否到位（如冲压、焊接环节）。

数控机床：监测刀具位置或工件夹紧状态。

物流分拣：识别金属托盘或运输车位置。

安全防护：检测危险区域闯入，触发紧急停机。

核心优势

非接触式检测：避免机械磨损，延长使用寿命。

抗干扰能力强：对灰尘、油污、振动等干扰不敏感。

易于集成：标准PNP输出与主流控制系统兼容。

维护成本低：宽温、防护等级高，减少环境因素导致的故障。
