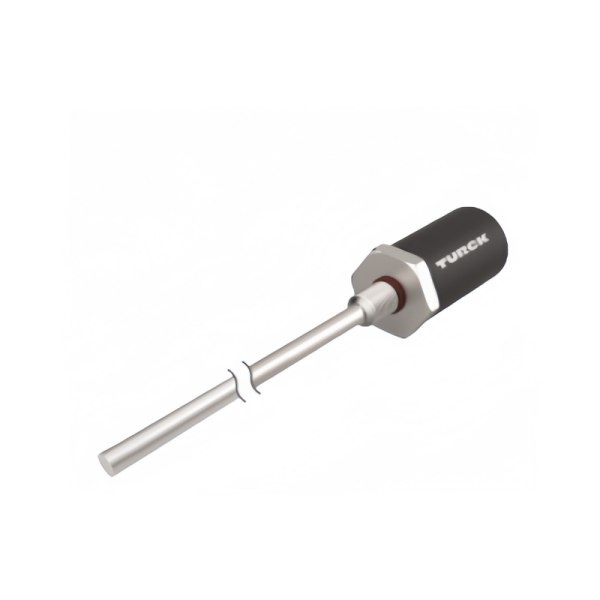

Turck图尔克液位传感器LTX1100M-F10-LI0-X3-H1151 1540303的核心原理是基于静压测量技术，通过检测液体静压与液位高度的比例关系，将压力信号转换为标准电信号（如4-20mA）输出，实现液位的实时监测与控制。

技术特点与优势

高精度与长期稳定性

综合精度达0.1%FS（满量程），满度与零位长期稳定性优于0.1%FS/年。

在0-70℃补偿温度范围内，温度漂移低于0.1%FS，全温度范围漂移低于0.3%FS。

可靠性与耐用性

固态结构，无可动部件，减少机械磨损，使用寿命长。

具备反向保护、限流保护电路，安装时正负极接反不会损坏传感器，异常时自动限流至35mA以内。

环境适应性

防护等级IP68，100%防水防潮，适用于恶劣工业环境。

介质温度范围-30℃至60℃，环境温度范围-40℃至85℃，适应宽温域应用。

安装与维护便捷性

投入式（潜入式）设计，安装简单，无需复杂校准。

电路采用信号隔离放大、截频干扰设计，抗雷击、过压保护，减少维护成本。

技术参数

检测类型与介质接触

介质液体

测量原理磁致伸缩

测量范围1100  mm

工作电压7…30 VDC

输出性能模拟量输出

电流输出4…20 mA

电气连接接插件, M12 × 1

材料（检测面）不锈钢

外壳材料金属, 铝

工作温度-40…+85 °C

防护等级IP68

液位传感器型号列举

LTX5000M-F10-LI0-X3-H1151 1540327

LTX2000M-F10-LI0-X3-H1151 1540321

LTX800M-F10-LI0-X3-H1151 1540297

LTX1700M-F10-LI0-X3-H1151 1540315

LTX1100M-F10-LI0-X3-H1151 1540303

LTX4000M-F10-LI0-X3-H1151 1540325

LTX1900M-F10-LI0-X3-H1151 1540319

LTX900M-F10-LI0-X3-H1151 1540299

LTX1500M-F10-LI0-X3-H1151 1540311

LTX7500M-F10-LI0-X3-H1151 1540332

工作原理

静压与液位关系
当传感器探头浸入被测液体中时，液体静压与液位高度成正比，传感器通过导气不锈钢将液体压力引入正压腔，同时将大气压引入负压腔以抵消背景压力，最终测得压力为 ，从而直接反映液位高度。

信号转换与处理

压力敏感元件：采用高精度隔离型扩散硅或陶瓷电容压力传感器，将静压转换为电信号。

温度补偿与线性修正：通过内置电路对温度漂移和传感器非线性进行修正，确保输出信号的稳定性与准确性。

标准电信号输出：最终输出4-20mA电流信号（二线制）或0-5V/1-5V电压信号（三线制），兼容大多数工业控制系统。
