festo费斯托膜片式夹紧气缸EV-20/180-5 13293介绍

festo费斯托膜片式夹紧气缸EV-20/180-5 13293介绍

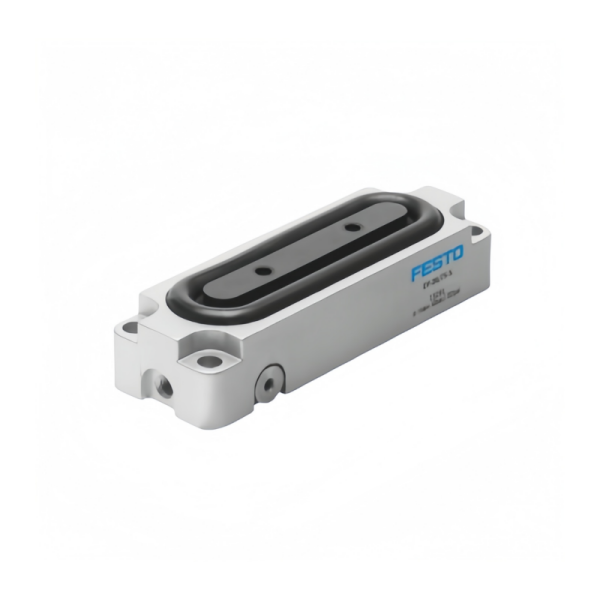

Festo EV-20/180-5是一款单作用膜片式夹紧气缸，专为狭小空间内的短行程夹紧任务设计。其核心特点包括：

扁平化结构：无活塞杆设计，节省安装空间，适用于狭窄间隙或紧凑型设备。

短行程高精度：行程仅5mm，适合快速响应的夹紧需求。

高夹紧力：最大夹紧力达1057N，可稳定夹持块状工件。

耐恶劣环境：气密式设计，防尘防水，适应多尘或潮湿工况。

技术参数

型号EV-20/180-5

订货号13293

行程5mm

夹紧面尺寸20mm×180mm

工作压力范围0.2-0.6MPa（2-6bar）

工作介质过滤压缩空气（符合ISO 8573-1:2010 [7:-:-]）

环境温度-20℃至+40℃

重量270g

安装方式带通孔M5，可选任意位置安装

外壳材料压铸铝

膜片材料TPE-U（PU）

电气接口无（纯气动控制）

防护等级IP67（防尘防水）

核心优势

空间优化

扁平设计（高度极低），可直接嵌入自动化设备或机械臂末端，减少占用空间。

高可靠性

膜片作为核心密封元件，无机械磨损，寿命长且维护成本低。

预张力复位机制，断电或断气时自动释放工件，确保安全。

适应性强

符合VDMA24364-B1/B2-L标准，适用于锂离子电池生产等对铜含量敏感的行业（铜含量≤1%）。

可在-20℃至+40℃的宽温范围内稳定工作。

快速响应

短行程设计（5mm）结合膜片变形特性，实现毫秒级夹紧/释放动作。

应用场景

自动化生产线

电子元件装配：夹紧小型PCB或精密零件，防止加工偏移。

汽车零部件加工：固定发动机缸体或变速箱壳体，确保钻孔、铣削精度。

包装机械

封口工序：夹紧包装袋口，配合热封机构完成密封。

装箱环节：稳定抓取产品，避免跌落或碰撞。

物流与仓储

货品分拣：夹紧不同尺寸的包裹，配合输送带实现高速分拣。

码垛机器人：末端执行器夹紧纸箱或托盘，提升堆叠稳定性。

新能源行业

锂离子电池生产：在电芯堆叠、焊接等工序中夹紧极片，防止短路或变形。
