burkert宝德0290型直动式电磁阀125668工作原理

burkert宝德0290型直动式电磁阀125668工作原理

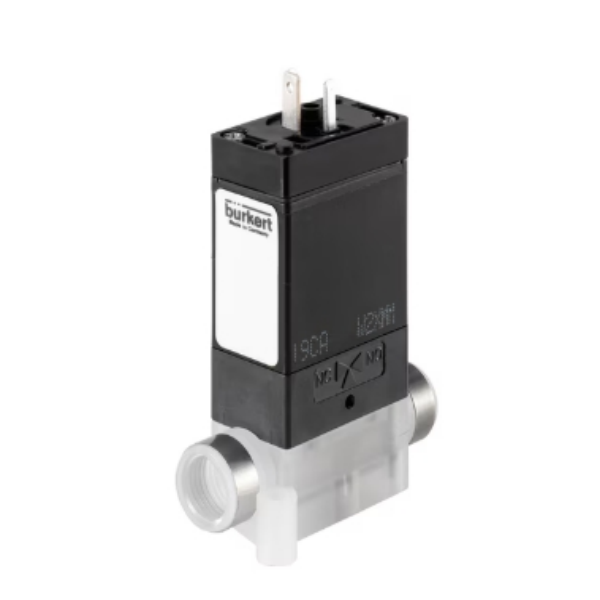

Burkert宝德0290型直动式电磁阀的工作原理主要基于电磁力直接驱动阀芯运动来实现流体的通断控制。

以下是对其工作原理的详细介绍：

一、基本构成

Burkert宝德0290型直动式电磁阀主要由电磁线圈、动铁芯（阀芯）、弹簧（或其他复位机构）以及阀体等部分组成。

二、工作原理

通电状态：

当电磁线圈接收到控制信号并通电时，线圈内部会产生磁场。

这个磁场力会吸引动铁芯（阀芯）移动。动铁芯的移动方向取决于阀门的设计，但通常是向上或向下移动。

动铁芯的移动会带动阀芯开启，使得流体能够通过阀门。此时，阀门处于开启状态，流体可以自由流动。

断电状态：

当电磁线圈断电时，磁场消失。

动铁芯在弹簧（或其他复位机构）的作用下回到初始位置。

阀芯也随之关闭，阻断流体的通过。此时，阀门处于关闭状态，流体无法流动。

三、关键组件与功能

电磁线圈：

是产生电磁力的核心部件。

通过通电和断电来控制阀芯的运动。

动铁芯（阀芯）：

受电磁力作用而移动的部件。

直接控制流体的通断。当动铁芯移动时，会带动阀芯开启或关闭。

弹簧（或其他复位机构）：

在断电时使动铁芯和阀芯回到初始位置。

确保阀门在断电时能够可靠地关闭。

阀体：

包含流体通道和密封结构的部件。

确保流体的正确流向和密封性，防止流体泄漏。

四、特点与应用

特点：

响应速度快：能够在毫秒级时间内完成开启或关闭动作，确保流体控制的精确性。

结构简单：可靠性高，适用于多种工况。

适应性强：能够在真空、负压及零压差条件下正常工作。

应用：

广泛应用于水处理、食品加工、制药、化工等行业。

适用于需要精确控制流体通断的场合，如反渗透系统、过滤系统、饮料生产线、乳制品加工、药液输送和分配等。
