ifm易福门带空心轴及显示器的增量式编码器ROP521深度解析

发布时间: 2025-10-15  点击次数: 17次

ifm易福门带空心轴及显示器的增量式编码器ROP521深度解析

产品概述

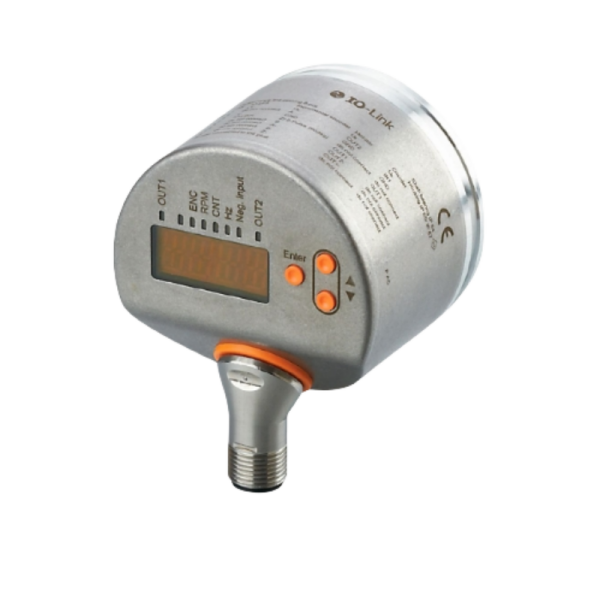

ifm易福门ROP521是一款带空心轴及显示器的增量式编码器,属于高性能系列(INCREMENTAL ENCODER PERFORMANCE LINE)。该产品专为工业自动化应用设计,具备高精度、高可靠性和易用性,广泛应用于需要精确位置反馈和速度监控的场合。

核心参数

分辨率:

可编程范围:1至10000脉冲/转(PPR),出厂默认设置为1024 PPR。

用户可根据实际需求通过参数设置调整分辨率,灵活适应不同应用场景。

输出信号:

支持HTL(推挽式)和TTL(晶体管-晶体管逻辑)两种输出类型,兼容多种控制系统。

输出功能默认配置为HTL(50 mA),确保信号稳定性和抗干扰能力。

电气性能:

工作电压范围:4.75至30 VDC,适应不同电源环境。

电流损耗:<350 mA,低功耗设计。

防护等级:IP65(外壳)/ IP64(轴部),有效防止粉尘和液体侵入。

机械性能:

轴类型:空心轴,直径12 mm,便于安装和集成。

最大转速:12000 rpm,满足高速运动控制需求。

外壳材质:不锈钢(1.4521/444),坚固耐用。

显示窗口材质:PEI(聚醚酰亚胺),耐高温和化学腐蚀。

环境适应性:

工作温度范围:-40°C至+85°C。

存储温度范围:-40°C至+85°C,确保产品长期稳定性。


功能特点

集成显示器:

配备10段红/绿双色LED显示屏,4位数字显示,清晰可见。

支持参数设置和状态监控,用户可通过显示器直接调整分辨率、转向等参数。

2个黄色LED和5个绿色LED,提供直观的状态指示。

通信接口:

支持IO-Link通信协议,实现与控制系统的无缝连接。

通过IO-Link可进行远程参数配置、诊断和设备识别,简化维护流程。

检测系统:

基于磁性感应原理,具备高抗冲击和振动能力,适用于恶劣工业环境。

相位偏差A和B为90°,确保信号准确性和可靠性。

保护功能:

反相保护:防止电源接反导致的设备损坏。

短路保护:输出端短路时自动保护,避免系统故障。
