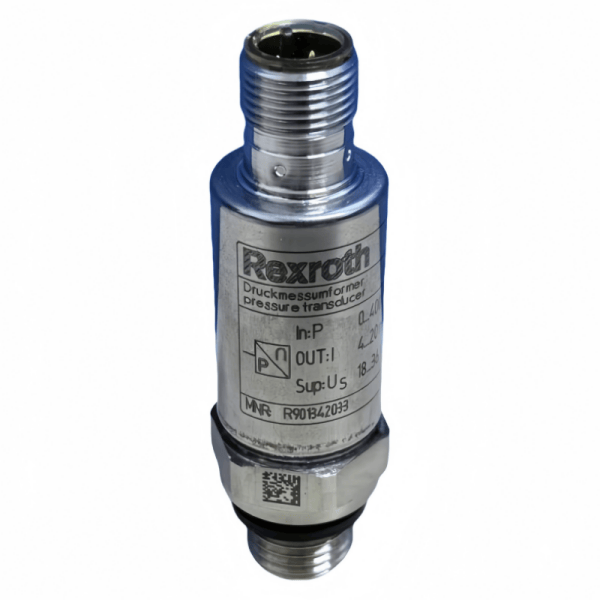

REXROTH力士乐压力传感器HM 20-2X/050-C-K35-N（产品编号：R901342022）的工作原理主要基于压阻效应，具体过程如下：

核心工作原理

压阻效应基础：

当压力作用于传感器的压敏元件（如硅膜片）时，膜片发生弹性形变，导致其表面粘贴的压敏电阻阻值发生变化。受拉区域电阻增大，受压区域电阻减小。

惠斯通电桥转换：

四个压敏电阻组成惠斯通电桥电路。压力变化引起电阻值失衡，电桥输出与压力成比例的毫伏级电压信号。

信号放大与标准化：

内置放大电路将微弱电压信号转换为标准工业信号（如4-20mA电流或0-10V电压），便于传输至控制系统。

关键组件与功能

压敏元件：

采用硅膜片结构，通过光刻工艺制作高精度压敏电阻，确保压力-电阻转换的线性度和重复性。

信号处理电路：

集成温度补偿模块，消除环境温度对测量精度的影响；配备过压保护电路，防止信号异常损坏传感器。

机械接口：

螺纹连接设计（如G1/4接口）确保与液压系统的可靠密封；不锈钢外壳提供IP65/IP67防护等级，抵御灰尘和水分侵入。

技术特性

测量范围：

该型号测量范围为0-50bar，适用于中低压液压系统监测。

环境适应性：

工作温度范围-40℃至+125℃，液压油温度兼容-40℃至+90℃，适应恶劣工业环境。

输出信号：

支持4-20mA电流环或0-10V电压输出，兼容主流PLC和自动化系统。

应用场景

液压系统监测：

在注塑机、压铸机等设备中实时监测液压压力，确保工艺参数稳定。

闭环控制反馈：

作为压力控制器输入元件，自动调节液压泵输出，维持系统压力恒定。

故障诊断预警：

通过压力异常波动（如突然升降或波动过大）检测液压泵、溢流阀等部件故障。
