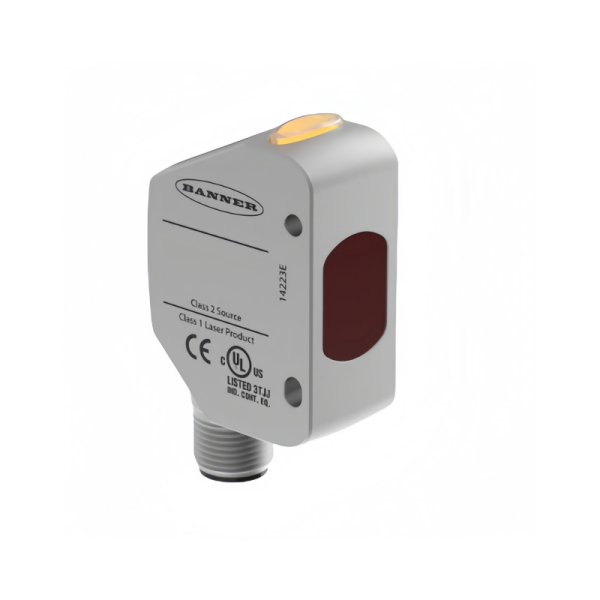

Banner邦纳激光测距传感器Q4XFILAF310-Q8工作原理

Banner邦纳激光测距传感器Q4XFILAF310-Q8工作原理

Banner邦纳激光测距传感器Q4XFILAF310-Q8的工作原理基于激光飞行时间（ToF）技术，通过测量激光脉冲从发射到反射回传感器的时间差，结合光速计算目标物体的距离。

核心组件

激光发射器：产生高能量密度的激光脉冲，这些脉冲以特定角度发射至目标物体。

接收器：接收目标物体反射回来的激光信号，通常采用高灵敏度的光电二极管，如雪崩光电二极管，以检测微弱的光信号。

信号处理电路：对接收到的信号进行处理和计算，得出目标物体的距离。

显示屏：显示测距结果，供用户查看。

工作过程

激光发射：传感器内部的激光发射器发射一束激光脉冲，这些脉冲经过空气或其他介质传播至目标物体。

目标反射：激光脉冲遇到目标物体后发生反射，部分散射光返回到传感器接收器。

信号接收：反射回来的激光信号被传感器内部的接收器捕获，并传输至信号处理电路。

时间测量：信号处理电路记录并处理从光脉冲发出到返回被接收所经历的时间。

距离计算：结合光速（已知常量），通过计算激光脉冲往返所需的时间，精确计算出目标物体的距离。

技术特点

高精度：能够检测出亚毫米级的距离变化，满足对检测精度要求高的应用场景。

快速响应：激光脉冲的发射与接收过程迅速，实现快速测量。

非接触式测量：无需与目标物体接触，即可完成距离测量，适用于多种工业环境。

模拟输出：提供模拟量输出（0-10V），支持连续测量和更复杂的应用场景。

应用场景

零件检测与定位：检测零件的有无、位置确认和方向验证。

透明物体检测：在高速包装线上检测透明包装盒内的工件。

颜色与材质识别：区分不同颜色的目标物，适应复杂包装环境。

防错应用：检测黑色塑料泡沫、金属零件上的黑色橡胶等难检测目标，防止错误组装。
