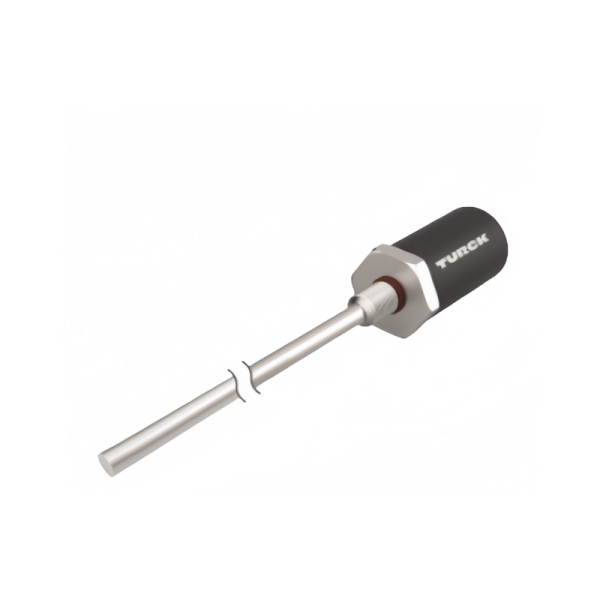

turck图尔克液位传感器LTX1800M-F10-LI0-X3-H1151 1540317工作原理

turck图尔克液位传感器LTX1800M-F10-LI0-X3-H1151 1540317工作原理

核心工作原理：静压式测量原理

这款液位传感器是一种静压式液位计，也称为投入式液位计。它的工作原理基于一个基础的物理学公式：

P = ρ × g × h

其中：

P （压力）： 液体在某一深度产生的静压力。

ρ （密度）： 被测液体的密度。

g （重力加速度）： 约等于 9.8 m/s²。

h （高度）： 液面到传感器测量点的深度。

简单来说：传感器投入液体后，所承受的液体压力与液位的高度成正比。 通过测量这个压力，就能换算出当前的液位高度。

工作过程分步解析

投入与感受压力：

传感器被固定安装，其前端的感应膜片（位于探头处）浸入到待测液体的底部。

液柱的重力作用在传感器膜片上，产生静压力。液位越高，压力越大。

压力检测与转换：

传感器内部的核心部件是一个高性能的硅压阻式压力敏感芯片（MEMS技术）。

该芯片会将感受到的静压力（P）直接转换成微弱的电信号（如电阻值的变化）。

信号处理与温度补偿（关键技术）：

这个微弱的电信号被传感器内部的高精度放大器电路放大和处理。

关键步骤：温度补偿。 因为液体的密度（ρ）会随温度变化，而且压力传感器本身的特性也会受温度影响。LTX1800M内部集成了温度传感器，实时监测温度变化，并对测量结果进行自动补偿，极大地保证了在宽温度范围内的测量精度和稳定性。

信号输出：

经过处理和补偿后，得到一个精确代表当前液位高度的信号。

该型号的输出信号为 IO-Link。这是一个数字信号，它会将液位值（通常以毫米、厘米或米为单位）直接通过数字通信的方式传输给上位的PLC或控制器。

重要概念：表压测量

这款传感器是表压（Gauge Pressure） 型传感器。这意味着：

它测量的是相对压力。

传感器内部通过一根通气管（通常集成在电缆或连接器中）与大气相通。

这样，它实际测量的是 液体静压与大气压的差值，从而自动抵消了因天气变化导致的大气压波动对测量结果的影响，使测量值只真实反映液位的高度。

型号代码解读与工作原理的关联

LTX1800M： “1800M"指最大测量范围为1.8米水柱。这是与同系列其他型号（如LTX1000M, LTX1600M）的主要区别。

LI0： 明确指示输出为IO-Link数字接口。这是其智能化、高精度和易于集成的基础。
