产品概述

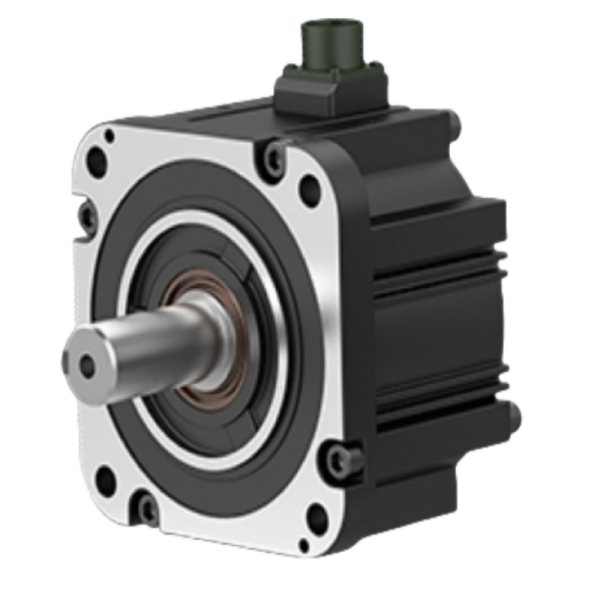

松下伺服电机 MDMF152L1D5 属于 MINAS A6 系列，是一款中惯量、连接器型的伺服电机。该电机以其高精度、高响应速度和高适应性，广泛应用于各种需要高精度控制的工业自动化场合。

主要技术规格

型号：MDMF152L1D5

系列：MINAS A6 系列

类型：中惯量、连接器型

电压规格：200V

额定输出功率：1500W

额定电流：8.0A（rms）

额定转速：2000r/min

最高转速：3000r/min

额定转矩：7.16N·m

瞬时最大转矩：21.5N·m

转子惯量：10.4×10⁻⁴kg·m²

编码器分辨率：23 位绝对值编码器，分辨率高达 8388608p/r

电机引出部构造：连接器型，电机连接器为 JL10，编码器连接器为小型 JN2

重量：7.2kg

油封：有

轴规格：直轴

法兰角：130mm

产品特点

高精度控制：通过闭环控制实现位置、速度和力矩的精确控制，克服了步进电机失步的问题。

高速性能：额定转速可达 2000r/min，最高转速可达 3000r/min，满足高速运转需求。

高适应性：抗过载能力强，能承受三倍于额定转矩的负载，适用于有瞬间负载波动和要求快速起动的场合。

稳定运行：低速运行时平稳，不会产生类似于步进电机的步进运行现象，适用于有高速响应要求的场合。

快速响应：电机加减速的动态响应时间短，一般在几十毫秒之内，能够快速响应控制信号的变化。

高分辨率编码器：配备 23 位绝对值编码器，提供高精度的位置反馈，确保控制的准确性。

良好的抗干扰能力：能够在复杂的电磁环境中稳定工作，减少外界干扰对电机性能的影响。

应用领域

松下伺服电机 MDMF152L1D5 广泛应用于以下领域：

自动化生产线：用于驱动传送带、分拣单元、搬运装置等，实现物料的精确传输和定位。

数控机床：驱动主轴、进给轴和自动换刀系统，实现高精度的加工操作。

工业机器人：驱动机器人的关节和末端执行器，实现精确的动作控制。

包装机械：用于包装材料的输送、定位和成型，提高包装效率和质量。

纺织机械：控制纱线或织物的张力、卷绕和输送，确保纺织品的品质。

印刷设备：驱动印刷滚筒或纸张的移动，实现高精度的印刷操作。

激光加工设备：控制激光头的移动和定位，实现高精度的激光加工。
