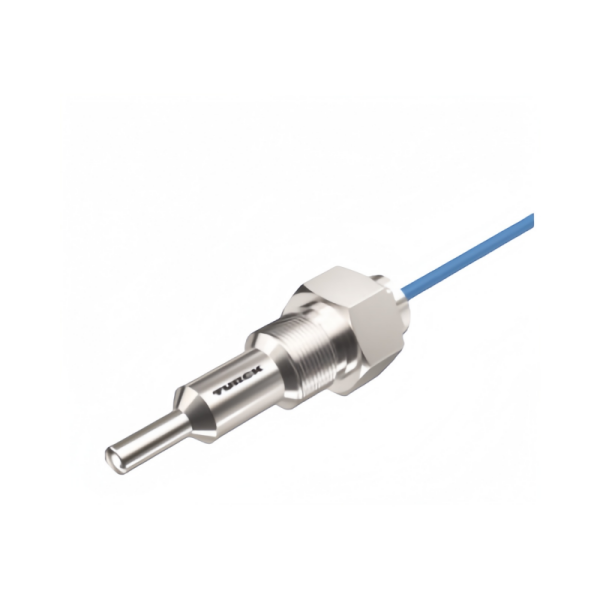

Turck图尔克流量传感器FCMI-3/4D12DYA4P-LIUP8X-H1141（订货号6870817）是一款基于磁感应原理的智能型电磁流量计，专为检测可导电液体设计，具备高精度、可编程性和多种输出功能，适用于工业自动化和过程控制领域。

核心工作原理

该传感器基于法拉第电磁感应定律工作：

磁场作用：磁场穿过测量管道时，流体中自由运动的带电粒子因洛仑兹力作用偏离管壁，电荷分离产生电势差。

电势测量：通过管道两侧电极检测电势差，结合已知磁场强度和电极间距，电势与流速成正比，从而计算流量。

技术参数

流量检测范围：

0…10 l/min：精度≤±0.2 l/min。

10…80 l/min：精度为最小值的±2%。

最小电导率要求：>20 μS/cm（水需>30 μS/cm）。

电气特性：

供电方式：4线直流，21…30 VDC。

输出信号：

常开/常闭可编程PNP输出。

4…20 mA模拟量输出（支持满量程温度范围的模拟量比例电流输出）。

连接接口：M12 x 1接插件。

显示与编程：

显示方式：3位数显（单位：l/min）。

编程功能：通过按键及密码保护实现参数编程，支持快速示教功能设定开关点。

结构与防护：

结构：紧凑型设计，探头插入液体深度>5mm即可工作。

防护等级：IP67（防尘防水）。

功能优势

高精度测量：

动态测量精度达量程的2%，尤其适合小至中等流量场景（1-80 l/min）。

无机械磨损：

流体中无移动部件，避免残余物影响，免维护设计降低长期使用成本。

灵活输出配置：

支持两路开关量输出或1路开关量+1路模拟量（4…20mA）信号输出，开关动作点可在工作范围内任意设定。

防爆兼容性：

符合EEx ib IIC T6本安标准，适用于石油化工等防爆行业，确保危险区与安全区信号隔离传输。
