易福门SBN246流量计产品解析

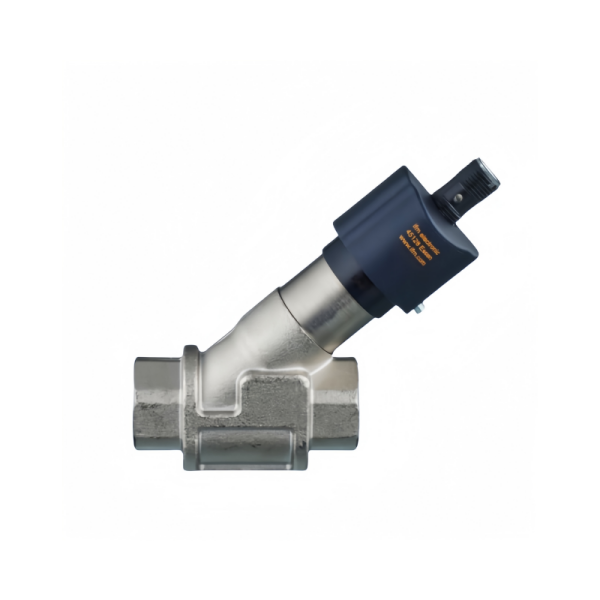

SBN246是德国易福门（IFM）公司生产的一款带止回阀及显示屏的机械电子式流量传感器，专为工业自动化应用设计，具有流量监测和防回流双重功能。

核心工作原理

SBN246采用差压测量原理进行流量检测。当流体介质（水、油、乙二醇溶液等）流经传感器时，通过测量差压变化来精确计算体积流量。设备内置止回阀可有效防止介质回流，确保流体单向流动。

传感器通过内置的机械电子系统将流量信号转换为多种输出形式，包括开关信号、模拟信号（4-20 mA）、频率信号和IO-Link通信，实现高精度的流量监控。

主要技术参数

测量性能

测量范围：0.50-27.00 GPM（1.89-102 L/min）

精度：±(4% MW + 1% MEW)

重复精度：±1%

响应时间：<10 ms

工作条件

工作压力：363 psi（255 m H2O，25 bar）

介质温度：14-212°F（-10-100°C）

工作温度：32-140°F（0-60°C）

系统接口：1" NPT螺纹连接

电气特性

工作电压：18-30 V DC（SELV/PELV标准）

电流损耗：<50 mA

防护等级：IP65/IP67

输出信号：开关信号、模拟信号、频率信号、IO-Link（可配置）

机械特性

管道直径：1.00 inch（25.4 mm）

使用寿命：超过1000万次压力循环

材料：不锈钢（1.4404/316L）、PBT+PC-GF30、黄铜化学镀镍层

应用领域

SBN246适用于水、乙二醇溶液、冷却润滑剂、油等液体介质的流量监控，广泛应用于：

工业自动化系统

水处理系统

冷却系统

机械设备润滑系统

液压系统监控

产品优势

高可靠性：超过1000万次压力循环的使用寿命，免维护设计

快速响应：<10 ms的极快响应时间

多功能输出：支持开关、模拟、频率及IO-Link多种输出方式

防护性能：IP65/IP67防护等级，适应恶劣工业环境

易用性：直观的LED显示，支持IO-Link通信
