核心功能特性

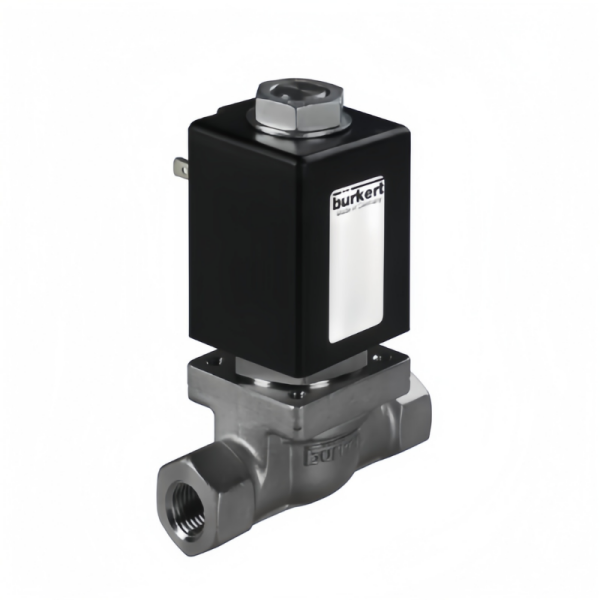

Burkert宝德0330型电磁阀是一款直动式、介质隔离的转动衔铁电磁阀，采用模块化设计，支持两位两通或两位三通功能。该型号以快速响应、介质隔离保护和广泛的适用性著称，特别适用于工业自动化、化工、制药等领域的流体控制。

核心功能亮点：

介质隔离技术：通过PTFE隔膜将电磁系统与流体通道隔离，避免腐蚀性介质侵蚀线圈及衔铁结构，延长使用寿命

转动衔铁设计：采用枢轴电枢结构，响应时间<20ms，动作快速可靠

模块化组合：阀体、线圈、密封组件分体式设计，支持快速更换配件，降低备件库存压力

手动操作功能：配备可锁定手动开关，断电时可强制启闭阀门，便于调试和应急干预

低功耗节能：功耗仅1.7W~22W，支持节电式或脉冲式线圈，降低长期运行成本

工作原理详解

直动式驱动机制

通电状态：电磁线圈通电产生磁场，驱动转动衔铁（枢轴电枢）克服弹簧压力向上移动，阀门开启，介质流通。电磁力直接作用于阀芯，无需先导压力即可动作，适用于低压或真空系统。

断电状态：线圈断电后磁场消失，弹簧力推动衔铁复位，阀门关闭，阻断介质流动。弹簧力确保阀门在断电状态下可靠关闭，防止介质泄漏。

介质隔离原理

0330型电磁阀的核心创新在于隔离膜片设计。膜片将电磁线圈系统与流体通道分离，当衔铁带动阀芯移动时，膜片随之变形传递驱动力，同时阻止介质接触线圈。这种设计使阀门能够处理腐蚀性酸、碱、溶剂等介质，而不会损坏电磁组件。

技术参数

通径范围

DN1.6~15mm(G1/8"-G1/2")

适配精细流量控制与小管径系统

工作压力

-1~16bar

支持真空至中压系统，零压启动

介质温度

-10℃~+150℃

依密封材料而定，兼容低温至高温介质

阀体材质

不锈钢(1.4404)、黄铜镀镍、塑料(PP/PTFE)

覆盖腐蚀性介质、高纯度气体及高温液体需求

密封材质

NBR、FKM、EPDM、PTFE

标配NBR耐油，可选FKM耐腐蚀、EPDM耐高温蒸汽

防护等级

IP65/67

应用场景

工业自动化产线：用于压缩空气、惰性气体的通断控制，如夹具定位、气动阀岛信号切换，响应速度满足高速流水线节拍需求。

化工制药行业：控制腐蚀性介质（酸、碱、溶剂）的通断，不锈钢阀体与FKM密封组合确保耐腐蚀性能，延长阀门寿命。

实验室分析设备：配合高纯度气体（氮气、氩气）输送，不锈钢阀体与PTFE密封确保痕量分析精度要求。

食品饮料工程：通过3A认证的版本可用于CIP/SIP流程，耐受高温灭菌与食品级介质（酒精、柠檬酸）。

能源环保系统：控制脱硫脱硝装置中的尿素溶液或碱性清洗剂投加，耐腐蚀设计减少停机维护频率。
