Inovance汇川变频器MD600S‑4T9R5核心功能

Inovance汇川变频器MD600S‑4T9R5核心功能

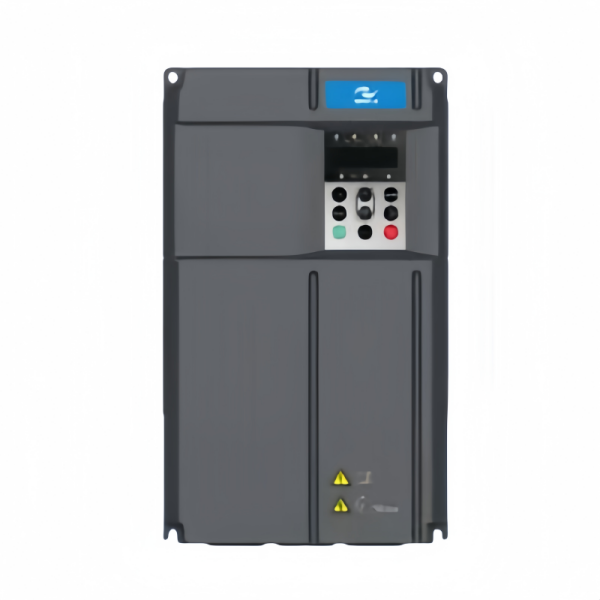

汇川MD600S-4T9R5B变频器是MD600系列中的一款简易型通用变频器，额定功率为4kW，额定输出电流9.5A，采用三相380V-480V AC输入。该产品专为小型自动化设备设计，具备小体积、高耐环境能力、简单易用、节能等特点。

核心功能特点

灵巧设计

MD600S-4T9R5B采用手机级核心散热技术，散热器内部具备微米级通道，热源端与散热端温差可控制在3度以内。整机体积相比上一代产品缩小58%，节省40%左右电柜空间，大幅降低用户电柜结构材料等综合成本。散热器采用L型结构，可分散热源集中散热，整体散热效率较市场同类产品提升25%以上。

节能增效

产品运用电压扫描技术，在轻负载下使用更小电流控制，30%负载率节能可达8%。节能效果可转换成KWH、CO2排放量、金额直接呈现，实现节能可视化。免工具接线设计，针型线耳直接推入端子，装配效率可提升60%。双网口设计支持高效通讯组网，搭配伺服、PLC组成CANLink通讯方案。

可靠运行

采用迷宫风道设计，风道与驱动板独立，加上100%三防漆涂层，有效防止杂质、粉尘等进入驱动板内部，保障在恶劣环境中的可靠运行。智能风扇支持自定义正反转，有效防止棉絮等异物堵塞风道。无驱风扇设计将风扇驱动集成在驱动板内部，增加易损件的可靠程度。

技术参数

输入特性

额定电压：三相380V-480V AC，50/60Hz

电压允许波动范围：-15%~+10%（323VAC~528VAC）

频率允许波动范围：±5%（47.5Hz~63Hz）

额定输入电流：9.5A

电源容量：7.9kVA

输出特性

额定功率：4kW

额定输出电流：9.5A

输出电压：三相0V~输入电压

载波频率：0.5kHz~16.0kHz（可自动调整）

过载能力：150%额定电流60秒

控制性能

支持V/F控制（变压变频模式），支持VF控制、多点VF、VF分离等多种控制方式。调速性能方面，加减速时间范围为0.00s~6500.0s，支持直线或S曲线加减速方式。内置PID控制功能，可实现过程控制闭环控制系统。

接口配置

数字量输入：4个DI端子（DI1~DI3为普通端子，DI4为高速DI端子，信号zui大20kHz）

模拟量输入：1个AI端子，支持-10V~10V电压模式或0mA~20mA电流模式输入

输出端子：1个双触点继电器输出端子，1个AO端子（支持0mA~20mA电流输出或0V~10V电压输出）

通信功能：RS485机型支持Modbus-RTU通信协议，可选CAN机型支持CANlink和CANopen通信

应用领域

MD600S-4T9R5B变频器广泛应用于硅晶、锂电、木工、物流、食品饮料、线缆、机床、包装等行业的小型自动化设备，主要用于控制和调节三相交流异步电机的转速，特别适合需要紧凑安装空间和高性价比的应用场景。
