INOVENCE汇川变频器ITD500-4T22GB-B07纺织细沙机专用变频器

INOVENCE汇川变频器ITD500-4T22GB-B07纺织细沙机专用变频器

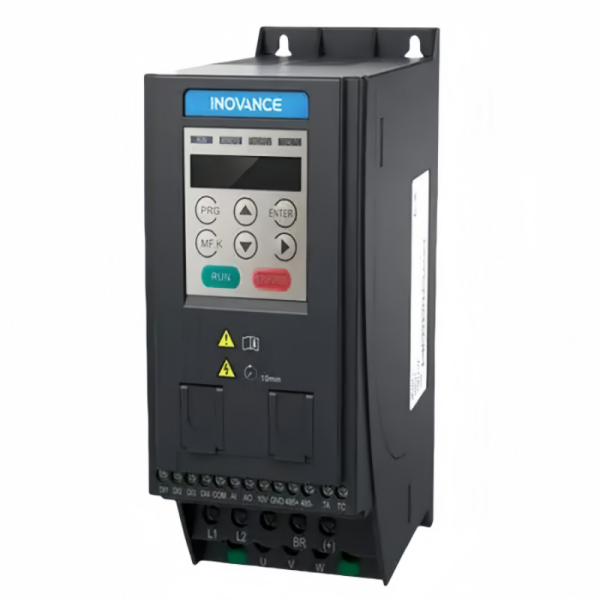

INOVENCE汇川ITD500-4T22GB-B07是汇川技术（INOVANCE）ITD500系列的一款纺织专用变频器，专为细纱机等纺织设备设计。

型号代码解析

代码段

ITD500

ITD500系列纺织专用变频器

4T

三相380V输入

22

22kW

G

G型机（重载型）

B

带制动单元

07

纺织细纱机专用配置

主要功能特点

1. 纺织专用设计

内置细纱机工艺卡：预置细纱机主轴控制算法，支持纺纱工艺参数一键设置

超启动功能：启动时提供高转矩输出，有效应对细纱机停机档

断电同步功能：断电后自动记忆位置，恢复供电时可快速同步启动

2. 高性能控制

高精度矢量控制：低速大转矩输出（0.5Hz/150%），确保细纱机低速运行稳定

摆频功能：内置摆频控制算法，减少纱线断头率

多段速控制：支持16段速运行，适应不同纺纱工艺需求

3. 纺织环境适应性

独立风道设计：防棉絮、防粉尘，适应纺织车间高粉尘环境

宽温度范围：工作温度-10℃~+50℃，适应纺织车间温湿度变化

抗干扰设计：内置EMC滤波器，减少对周边设备干扰

4. 便捷操作

LCD显示屏：实时显示转速、电流、故障信息

一键调试：支持快速调试模式，简化参数设置

远程监控：支持RS485通讯，可连接上位机监控系统

安装与调试要点

1. 机械安装

建议采用穿墙式或落地式安装，确保散热良好

安装位置避免棉絮堆积，定期清理散热风道

2. 电气接线

电源输入：三相380V，注意相序正确

电机输出：U、V、W端子连接电机，严禁接反

制动电阻：根据负载特性选配合适阻值和功率

3. 参数设置

关键参数：启动频率、加速时间、减速时间、摆频幅度、工艺曲线

保护设置：过流、过压、过载保护参数需根据实际负载调整
