inovance汇川变频器HVD100-4T0.4G/0.7PB选型与配置说明

inovance汇川变频器HVD100-4T0.4G/0.7PB选型与配置说明

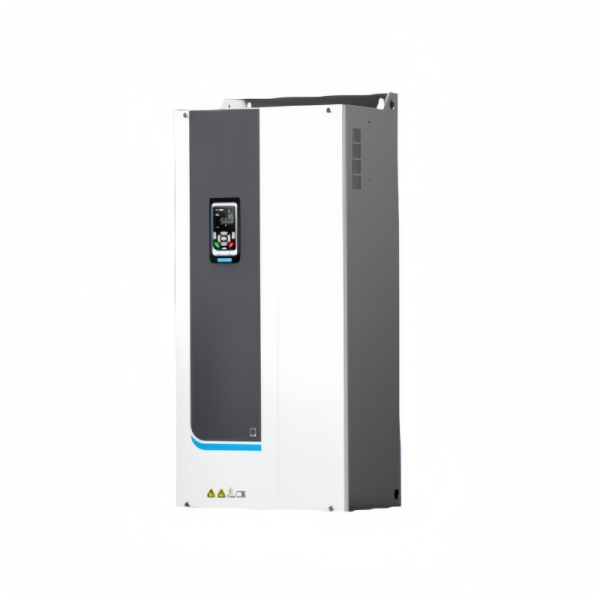

汇川HVD100-4T0.4G/0.7PB是一款双功率标识的通用型变频器，属于汇川HVD100系列高性能变频器产品。该型号采用特殊的"G/PB"双标识命名方式，表示其具备通用型（G型）和风机水泵专用型（PB型）两种应用模式，可根据实际负载特性灵活配置。

一、型号命名解析

• HVD100：系列名称，高性能矢量变频器




• 4T：三相380V-480V输入电压规格




• 0.4G：通用型（G型）适配功率0.4kW




• 0.7PB：风机水泵专用型（PB型）适配功率0.7kW




• "/"：分隔符，表示双功率标识




• 用于通用负载（如传送带、机床等）时，按0.4kW规格选型




• 用于风机水泵类负载时，按0.7kW规格选型




• 实际输出能力相同，但过载能力和控制参数会根据负载类型自动调整




核心电气参数

功能特性

3.1 双模式设计优势

• 过载能力强（150% 60s），适合冲击性负载




• 动态响应快，适合频繁启停场合




• 支持多种V/F曲线，适应不同负载特性




• 内置PID调节器，支持压力/流量闭环控制




• 多泵切换、休眠唤醒等水行业专用功能




• 节能优化算法，针对平方转矩负载优化




• 过载能力105% 60s（符合风机水泵负载特性）




3.2 核心控制功能

• 矢量控制技术：采用无速度传感器矢量控制，低频转矩性能优异




• PID闭环控制：内置PID调节器，支持压力、流量、液位等闭环控制




• 多段速运行：支持16段速预设，通过端子组合选择




• 通讯功能：标配RS485接口，支持Modbus-RTU协议




• 保护功能：过流、过压、欠压、过热、缺相等多重保护




应用场景

通用型应用（0.4kW）

• 小型传送带、输送机




• 机床辅助设备




• 小型加工设备




• 包装机械




风机水泵专用应用（0.7kW）

• 小型恒压供水系统




• 小型循环水泵




• 小型风机控制




• 农业灌溉水泵




选型与配置说明

电机匹配原则

• G型模式：适配0.4kW三相异步电机（额定电流约1.0A）




• PB型模式：适配0.7kW三相异步电机（额定电流约1.6A）




• 实际选型：变频器额定电流应≥电机额定电流×1.1（安全系数）




重要注意事项

1. 功率标识差异：0.4G/0.7PB表示同一台变频器在不同应用模式下的适配功率，不是功率范围




2. 参数配置：第一次使用需根据负载类型选择对应模式，并进行电机参数自学习




3. 过载能力：G型过载能力更强，但用于风机水泵时建议使用PB模式以获得专用功能




4. 外围设备：长距离布线（>50米）建议加装输出电抗器

技术要点总结

1. 双功率标识本质：是应用模式标识而非功率范围，实际硬件规格统一，通过参数配置实现不同应用特性




2. 选型关键：根据实际负载类型（通用负载或风机水泵）选择对应功率等级进行匹配




3. 性能特点：HVD100系列相比WS100系列在控制精度、动态响应、功能扩展性方面更优




4. 适用场景：适合需要一台变频器兼顾多种应用，或对控制性能要求较高的场合
