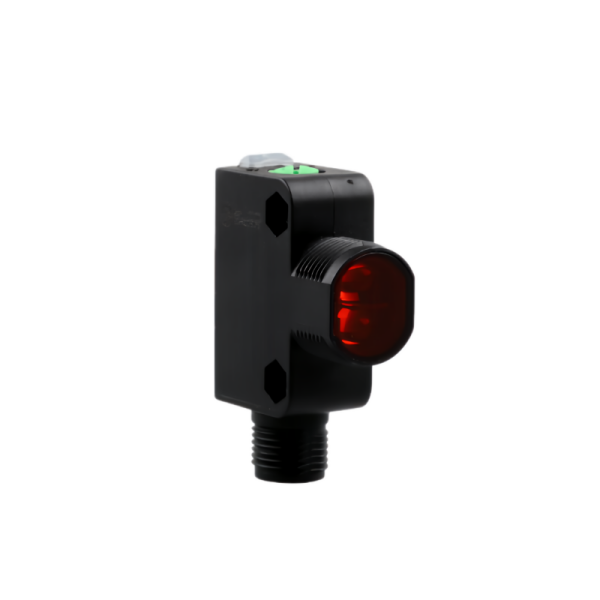

elco宜科光电传感器OSQ18-AK100VP6原理解析

elco宜科光电传感器OSQ18-AK100VP6原理解析

工作原理详解：三角测量法

1. 光线发射与反射




• 传感器内置的红外发光二极管发射一束光线，照射到被测物体表面。




• 光线反射回来，进入传感器的接收透镜。




2. 位置判定（区分远近）




• 传感器内部有两个接收区域（近端和远端），或者采用PSD（位置敏感探测器）。




• 物体距离传感器越近，反射光线照射到接收器的角度越大（光线落在近端区域）。




• 物体距离传感器越远（或背景干扰），反射光线照射到接收器的角度越小（光线落在远端区域）。




• 通过检测光线落在接收器上的具体位置（角度），传感器就能精确计算出物体的距离。




3. 背景抑制逻辑




• 传感器预设了一个检测距离阈值（例如该型号的100mm）。




• 当光线落在近端区域（物体在阈值内），传感器判定为检测到物体，输出信号。




• 当光线落在远端区域（物体在阈值外），传感器判定为背景干扰，抑制输出（不响应）。

核心优势：无视颜色干扰

• 无论是白色（高反光率）物体还是黑色（低反光率）物体，只要它们在设定的检测距离内，传感器都能稳定检测。




• 这解决了普通漫反射传感器因物体颜色深浅不同而导致检测距离漂移或误判的问题。




型号含义解析

• OSQ18：系列代号，紧凑型外壳。




• AK100：检测距离约为100mm。




• VP：PNP互补输出（同时提供常开NO和常闭NC信号）。




• 6：连接方式（通常指接插件）。




应用场景
