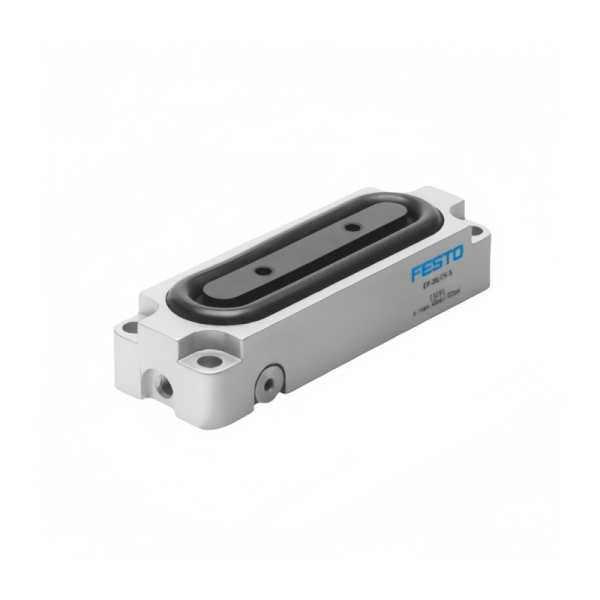

Festo费斯托夹紧气缸EV-20-4的工作原理基于膜片式结构与气压传动，通过压缩空气驱动膜片变形实现单作用夹紧，弹簧复位。

核心结构与分类

EV-20-4属于膜片式夹紧气缸，其核心结构包括：

膜片：替代传统活塞，作为压力传递的关键元件，通过弹性变形实现直线运动。

弹簧复位机构：在断气或断电时，弹簧推动膜片恢复原位，确保工件释放。

夹紧面：与工件直接接触，通过膜片变形产生的压力实现稳定夹持。

根据工作模式，FESTO气缸可分为：

单作用气缸：仅一侧供气，靠气压推动膜片伸出，弹簧复位（如EV-20-4）。

双作用气缸：两侧交替供气，实现双向运动。

膜片式气缸：以膜片为动力元件，行程短但密封性好，适用于短行程夹紧任务。

气压传动原理

供气阶段：

压缩空气通过气路进入气缸腔体，对膜片施加压力。

膜片在气压作用下发生弹性变形，推动夹紧面向工件移动，直至达到设定夹紧力。

保压阶段：

当气压与弹簧反作用力平衡时，膜片停止变形，保持稳定的夹紧状态。

此时，气缸输出力由气压和膜片有效面积决定。

复位阶段：

断气或断电时，腔体气压消失，弹簧释放弹性势能，推动膜片恢复原位。

夹紧面脱离工件，完成释放动作。

EV-20-4的典型特性

单作用设计：

仅需单侧供气，简化气路设计，降低能耗。

弹簧复位机制确保安全，避免因气压异常导致工件卡死。

膜片式结构优势：

密封性好：膜片与缸体之间无机械摩擦，减少泄漏风险。

响应快速：膜片变形速度快，适合高频次夹紧/释放场景。

耐磨损：无活塞杆等运动部件，寿命长且维护成本低。

应用场景：

自动化生产线：夹紧电子元件、精密零件，防止加工偏移。

包装机械：固定包装袋口，配合热封机构完成密封。

物流与仓储：稳定抓取不同尺寸货品，避免跌落或碰撞。
