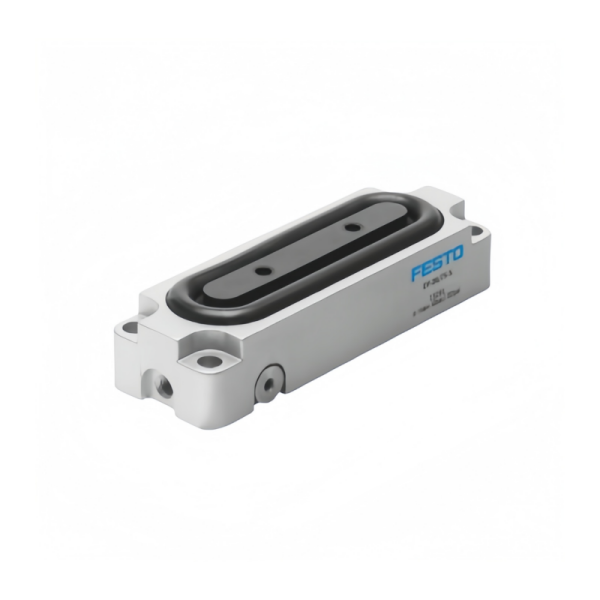

festo费斯托膜片式夹紧气缸EV-25-4 150684产品解析

festo费斯托膜片式夹紧气缸EV-25-4 150684产品解析

核心结构与工作原理

EV-25-4采用单作用膜片式设计，无活塞杆结构，通过压缩空气驱动膜片变形实现夹紧动作，弹簧复位。其核心特点包括：

膜片驱动：以TPE-U（PU）膜片为动力元件，通过弹性变形输出力，行程短（标准4mm，最大100mm），适合短行程高精度夹紧。

单作用复位：仅需单侧供气，断气或断电时弹簧自动复位，确保工件释放，安全性高。

扁平化设计：结构紧凑，可嵌入狭窄空间，如自动化设备或机械臂末端。

技术参数

行程

4 mm

夹紧表面

Ø 25

安装位置

可选

工作模式

单作用

符号

00991208

工作压力

≤0.6 Mpa

工作压力

≤6 bar

工作压力

≤87 psi

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:-:-]

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

环境温度

-10 °C ... 40 °C

产品重量

24 g

安装方式

带通孔

气动接口

M3

外壳材料

压铸铝

产品优势

高精度与稳定性

膜片变形无机械摩擦，重复定位精度高，适合精密夹紧任务。

理论作用力达482.5N，可稳定夹持中型工件。

适应恶劣环境

气密式设计防尘防水，适用于多尘或潮湿工况。

符合VDMA24364-B1/B2-L标准，适用于锂离子电池生产等对铜含量敏感的行业。

快速响应与节能

短行程（4mm）结合膜片变形特性，实现毫秒级夹紧/释放动作。

单作用设计，气压驱动后弹簧复位，无需持续供气，能耗低。

轻量化与易安装

重量仅24g，减少设备负载。

扁平化结构支持任意位置安装，简化设备布局。
