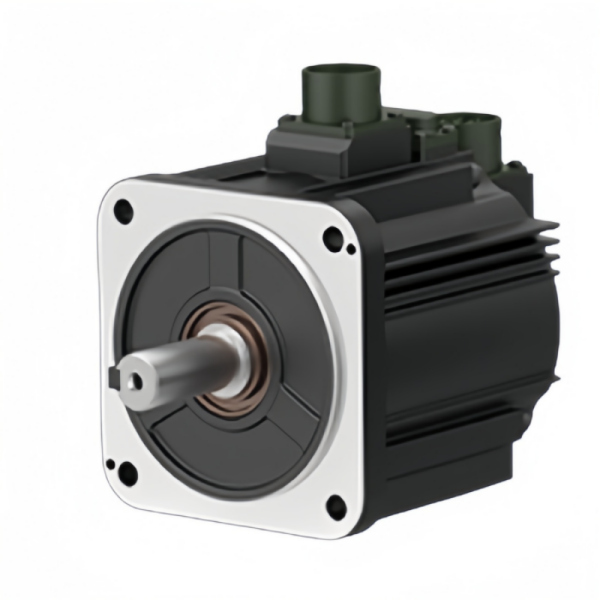

Inovance汇川伺服电机MS1H1-10B30CB是MS1系列中一款高性能、低惯量、小容量的伺服电机，具备高精度定位、高环境适应性和智能化功能，适用于半导体制造、自动化设备、机床等领域。

产品介绍

系列与型号：MS1系列，型号MS1H1-10B30CB，属于低惯量、小容量、小功率伺服电机。

功率与电压：额定功率0.1kW（100W），额定电压220V，支持单相/三相供电。

编码器类型：标配23位多圈绝对值编码器，分辨率达800万脉冲/圈，可记忆65535圈位置，省去传统限位开关与原点开关，简化配线并减少故障点。

防护等级：整机防护等级IP67（油封除外），防水防尘，适应高腐蚀气体或潮湿环境。

抗振设计：高抗震结构，保障设备在振动工况下的持续运行。

性能特点

高精度定位

定位精度可达±15角秒以内，满足雕铣机、LED贴片机、模切机等高刚性设备的精度需求。

23位绝对值编码器支持单轴伺服调整，可直接使用键盘快捷键或后台“位置JOG及自调整"功能完成参数设置。

动态响应能力

速度环响应带宽：1.2kHz，匹配低转矩波动的ISMH系列伺服电机，实现快速动态调整。

输入输出脉冲：4Mpps，支持高速指令传输。

过载能力：3倍额定转矩，可应对短时负载突变。

环境适应性

工作温度范围：-10℃~50℃，适应不同气候条件。

伺服电机型号列举

MS1H1-05B30CB

MS1H1-10B30CB

MS1H1-20B30CB

MS1H1-40B30CB

MS1H1-55B30CB

MS1H1-75B30CB

MS1H1-10C30CB

智能化功能

负载惯量辨识：自动识别负载特性，优化控制参数。

振动抑制：内置自动/手动陷波滤波器与制振滤波器，减少机械共振。

后台软件：支持参数修改、数据监控、故障诊断等功能。

应用场景

半导体制造设备：贴片机、印刷电路板打孔机等需高精度定位的场景。

自动化生产线：搬运机械、食品加工机械、传送机械等需稳定速度控制的场景。

机床领域：雕铣机、多线切割机等需高刚性响应的场景。

多轴协同设备：光伏设备、中空玻璃涂胶机等需同步控制的场景。
