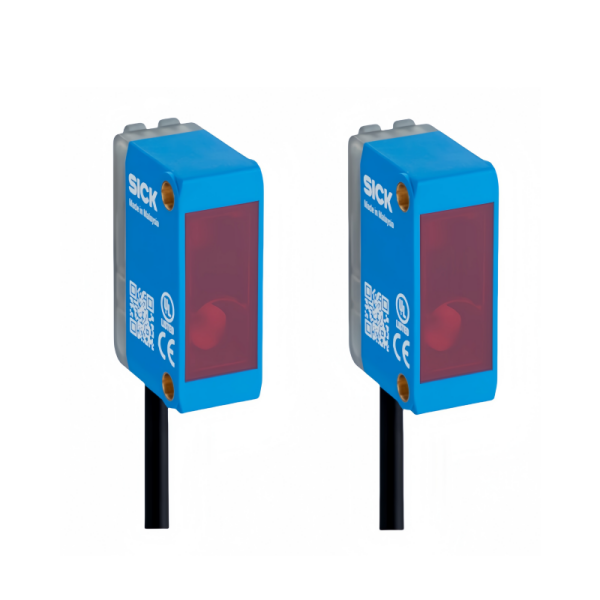

sick西克光电传感器WL12-3P2431 1041436技术参数

sick西克光电传感器WL12-3P2431 1041436技术参数

核心功能

镜反射式光电检测

通过发射器发射可见红光（波长640nm），经反射镜反射后由接收器检测光束是否被遮挡，实现物体存在或位置的精确判断。

自动对准功能：内置同轴光学元件，无需手动调整反射镜位置，简化安装与调试流程。

长距离检测能力

最大开关距离：7米（针对标准反射镜），感应距离可达5米，适用于远距离检测场景，如大型仓储设备、物流输送线等。

光斑尺寸：在3米距离处为Ø100mm，确保检测区域覆盖。

高精度与快速响应

响应时间：≤330μs，支持高速运动物体检测。

开关频率：1,500Hz（亮暗对比度1:1时），满足高频次检测需求。

PNP输出与逻辑切换

输出类型：PNP明/暗切换，兼容多种控制逻辑，适应不同工业场景需求。

信号电压：高电平>Uv-2.5V，低电平≈0V，输出电流≤100mA。

核心特点

坚固耐用设计

外壳材料：金属（锌压铸件），抗冲击和振动，适应恶劣工业环境。

防护等级：IP66/IP67/IP69K，防尘防水，确保在潮湿、多尘环境中稳定运行。

工作温度范围：-40°C至+60°C，储存温度范围-40°C至+75°C。

灵活连接与调试

连接类型：M12 4针插头，简化接线过程，降低安装难度。

参数设定：通过5圈电位计进行无级调节，优化检测灵敏度，适应不同物体尺寸和材质。

调试辅助：黄色LED指示灯显示光接收状态，绿色LED指示灯显示供电电压激活，提高调试效率。

抗干扰能力强

抗环境光：40,000 lx，避免强光干扰，确保检测稳定性。

电磁兼容性：符合EN 60947-5-2标准，抗过载电流和短路保护输出端，保障系统安全。

长寿命与可靠性

平均使用寿命：100,000小时（TU=+25°C），减少维护频率，降低长期成本。

UL认证：符合NRKH.E181493和NRKH7.E181493标准，确保产品质量和安全性。

应用场景

物流与仓储

检测包裹、托盘的位置或存在，优化输送线效率。

长距离检测能力覆盖大型仓储区域，减少传感器数量。

包装机械

监控瓶罐填充高度、纸箱封口对齐，确保包装质量。

高精度检测适应不同包装材料，如透明薄膜、反光表面。

汽车制造

在焊接、装配环节检测零件位置，提高生产精度。

抗干扰能力适应复杂电磁环境，保障系统稳定运行。

工程机械

检测支脚到位状态或障碍物，避免安全隐患。

坚固设计适应振动、冲击等恶劣工况。
