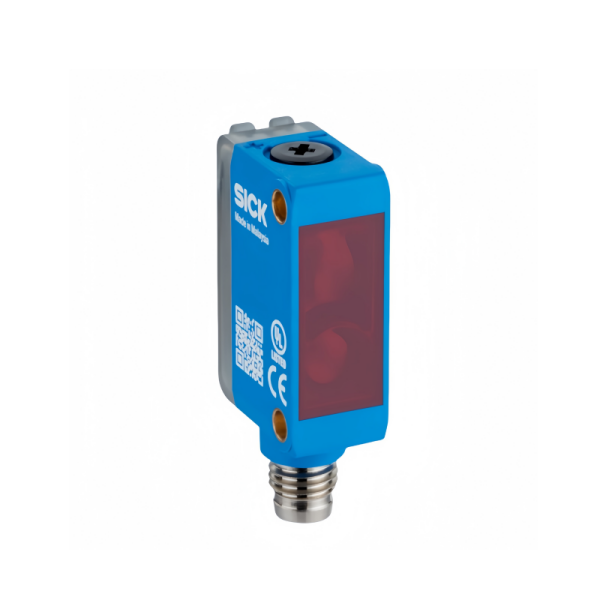

SICK西克光电传感器WTB12-3P2411（订货号1041422）采用反射式光电扫描原理，通过检测物体反射光的变化实现非接触式检测。

工作原理

光发射与接收

传感器内置LED光源（红外光，波长850nm），持续发射光束。

光束照射到目标物体后，部分光线被反射回传感器。

接收器（光电二极管或光电三极管）捕捉反射光，并将其转换为电信号。

背景抑制功能

通过光学设计（如特殊透镜或光路结构），传感器能区分目标物体与背景。

仅当反射光来自预设距离范围内的目标时，传感器才会触发输出信号，避免背景干扰。

信号处理与输出

检测电路对电信号进行滤波和放大，提取有效信号。

当反射光强度超过阈值时，传感器通过PNP输出端切换状态（明/暗切换），输出开关控制信号。

核心参数与特性

检测距离

最大开关距离：600mm（针对标准反射率物体）。

感应距离可调范围：20mm至600mm，适应不同检测需求。

光斑与分辨率

光斑尺寸：在200mm距离处为15mm×15mm，确保检测区域覆盖。

最小可检测物体直径：0.4mm（预设触发距离55mm时），实现高精度检测。

响应与频率

响应时间：≤330μs，支持高速运动物体检测。

开关频率：1,500Hz（亮暗对比度1:1时），满足高频次检测需求。

环境适应性

防护等级：IP66/IP67/IP69K，防尘防水，适应恶劣工业环境。

工作温度范围：-40°C至+60°C，储存温度范围：-40°C至+75°C。

电气与机械

供电电压：10V DC至30V DC，兼容多种电源环境。

输出类型：PNP明/暗切换，输出电流≤100mA。

连接类型：M12 4针插头，简化接线过程。

外壳材料：金属（锌压铸件），抗冲击和振动。

应用场景

物流与仓储

检测包裹、托盘的位置或存在，优化输送线效率。

长距离检测能力覆盖大型仓储区域，减少传感器数量。

包装机械

监控瓶罐填充高度、纸箱封口对齐，确保包装质量。

背景抑制功能适应不同包装材料，如透明薄膜、反光表面。

汽车制造

在焊接、装配环节检测零件位置，提高生产精度。

抗干扰能力适应复杂电磁环境，保障系统稳定运行。

工程机械

检测支脚到位状态或障碍物，避免安全隐患。

坚固设计适应振动、冲击等恶劣工况。
