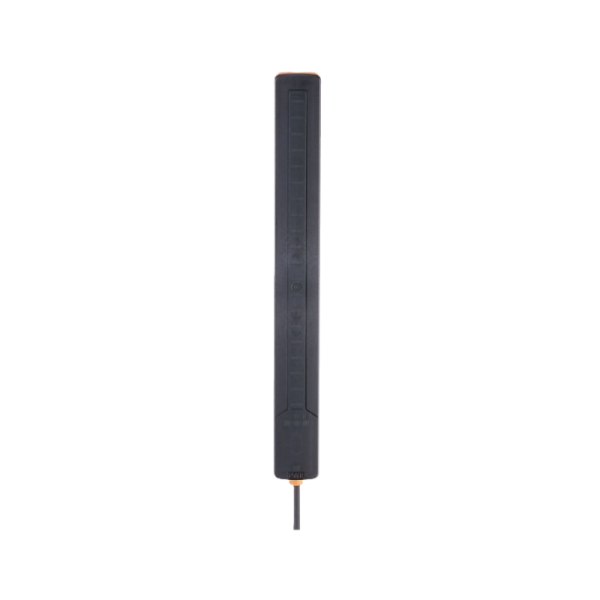

KQ1001是德国IFM易福门公司KQ系列电容式液位传感器的核心型号，采用非接触式测量技术，专为在非金属容器壁后进行液位检测而设计。以下从核心技术、功能配置、性能指标等维度系统阐述其技术特点。

核心技术特点

1. 电容式非接触测量技术

• 穿透检测能力：可透过zui大200mm厚度的非金属/非导电容器壁（塑料、玻璃、陶瓷等）进行检测，无需开孔或接触介质




• 介电常数适应性：通过灵敏度调节，可适应不同介电常数的介质（水介电常数约80，油类约2-4，干散料约1.5-5）




• 无机械运动部件：采用电容式测量原理，无浮子、音叉等易损件，长期稳定性好，免维护




2. 多点检测架构

• 三通道独立检测：内部集成三个独立的检测通道，可同时监测三个不同液位高度




• 同步信号处理：多路信号采集和数字滤波技术，确保三个开关点基于同一测量基准，避免多传感器间的测量偏差




• 温度补偿：内置温度传感器和补偿算法，温度影响<±0.2% FS/10K（-20°C至+80°C）




功能配置特点

1. 三开关点集成输出

• 独立输出配置：OUT1、OUT2、OUT3三个开关量输出可独立设定开关点（SP：5-95%可调）和复原点（rP：4-94%可调）




• 常开/常闭可选：每个输出支持NO/NC功能切换，迟滞可独立设置




• 负载能力：每个输出持续电流负载200mA，电压降<2.5V




• 电气设计：支持PNP/NPN电气设计，兼容不同控制系统




2. IO-Link智能通信功能

• 通信接口：支持IO-Link通信（COM2，38.4 kBaud，版本1.1），符合IEC 61131-9标准




• 参数远程配置：可通过IO-Link远程设置开关点、灵敏度、阻尼时间、LED模式等参数




• 过程数据输出：可输出连续液位值（0-100%）、内部温度、设备状态等实时数据




• 诊断功能：支持运行时间计数、开关次数统计、故障记录等诊断信息




• IODD文件支持：兼容主流PLC系统，支持DeviceID设置（默认924）




3. 连续液位监测能力

• 模拟量输出：通过IO-Link接口可输出0-100%的连续液位值，实现无盲区连续监控




• 分辨率：1%（终值百分比），可满足过程控制精度要求




• 线性化处理：内置线性化算法，特征曲线偏差<±1%（终值百分比）

性能指标特点

1. 测量精度特性

• 重复精度：<±2%（终值百分比），确保测量一致性




• 线性偏差：<±1%（终值百分比），特征曲线平滑




• 迟滞：<±0.25%，回程误差小




• 反应时间：<1300ms开机延迟，快速响应液位变化




2. 电气性能特点

• 工作电压：10-30V DC（IO-Link模式：18-30V DC），SELV/PELV标准




• 电流损耗：<50mA，功耗低




• 防护等级：IP65/IP67，防尘防水，可短时浸水




• 工作温度：-20°C至+80°C（介质温度相同）




• 存储温度：-25°C至+85°C




3. 机械结构特点

• 外形尺寸：255×28×16.7mm（长×宽×高），紧凑设计




• 外壳材料：PBT/PC工程塑料，耐腐蚀




• 电气接口：M12接插件（5针），镀金触点，接触可靠




• 安装方式：可通过胶带、安装适配器固定，安装灵活




• 重量：约432g




智能功能特点

1. 灵敏度自适应调节

• 手动调节：通过设备按钮或IO-Link接口可调节灵敏度，适应不同介电常数介质




• 调节范围：覆盖水、油、干散料等不同介质类型




• 自动识别：部分型号支持自动介质识别功能




2. 沉积物检测功能

• 智能识别：可检测容器壁上的沉积物或物料堆积，通过开关输出或IO-Link发出信号




• 误报抑制：通过参数设置可区分少量沉积物和实际液位变化，避免误报警




• 预警功能：及时提醒清洗或维护，改善过程质量




3. 显示与状态指示

• LED显示系统：




• 绿色LED：工作状态指示




• 三个黄色LED：分别显示三个开关点状态




• 20个绿色LED：以百分比形式显示当前液位高度（每5%一个LED）




• 双色显示：通过红/绿颜色变化快速识别液位是否处于设定范围内




• 直观操作：设备按钮支持简单参数设置




4. 安全与保护功能

• 反相保护：电源反接保护，防止设备损坏




• 短路保护：输出端短路保护（脉冲型）




• 过载保护：电流过载保护




• Watchdog功能：集成看门狗电路，提高系统可靠性

应用适应性特点

1. 介质适应性

• 液体介质：水、水溶液、油类等（介电常数2-80）




• 干散装料：粉末、颗粒等散装物料（介电常数1.5-5）




• 不适用介质：高粘性介质（如粘稠液体、膏状物）、金属容器




2. 容器适应性

• 容器材质：非金属或非导电材料（塑料、玻璃、陶瓷等）




• 容器壁厚度：zui大200mm（需在允许范围内）




• 安装位置：可安装在容器外部，无需开孔改造




3. 环境适应性

• 温度范围：-20°C至+80°C，适应大多数工业环境




• 防护等级：IP65/IP67，防尘防水，适用于潮湿、粉尘环境




• 电磁兼容：符合工业电磁兼容标准，抗干扰能力强
