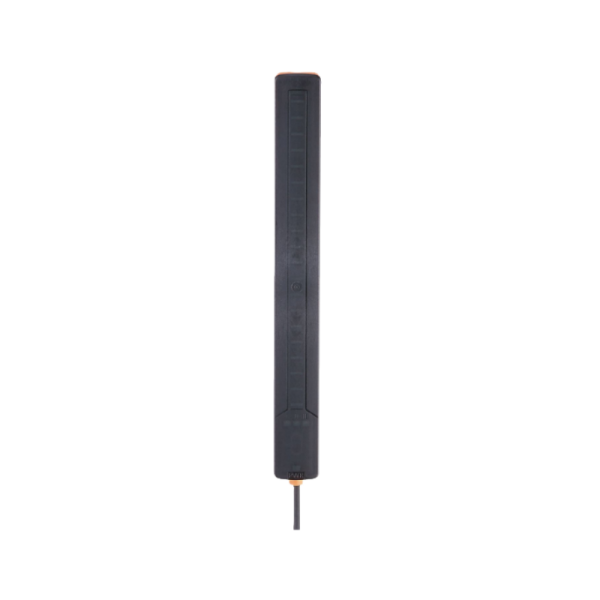

LT3022是德国IFM易福门公司推出的一款带温度检测功能的电容式液位传感器，属于LT系列产品，采用电容式测量原理，专为液体储罐和容器的液位与温度双重监测而设计。该传感器集成了液位测量、温度检测、多输出配置和IO-Link通信功能，适用于水、油、冷却剂等多种介质的工业应用。以下从技术原理、核心功能、性能参数、应用场景等多个维度进行系统介绍。

产品定位与技术特点

1. 产品系列定位

2. 核心技术特点

• 电容式测量原理：通过测量电极与介质之间的电容变化来检测液位高度，无需机械运动部件，可靠性高




• 集成温度检测：内置温度传感器，可同时监测介质温度，实现液位和温度双重监控




• 非接触式测量：传感器不直接接触介质，避免介质腐蚀、粘附等问题，维护成本低




• 智能信号处理：内置微处理器进行信号处理、温度补偿和线性化处理，确保测量精度




测量原理与工作方式

1. 电容式液位测量原理

1. 探杆作为电容的一个极板，容器壁或参考电极作为另一个极板




2. 液位上升时，液体介质取代空气，介电常数增大，电容值增加




3. 内部电路检测电容变化，通过AD转换和数字处理，输出液位信号




4. 内置温度传感器进行温度补偿，消除温度对测量精度的影响




2. 温度测量原理

LT3022内置PT100或NTC温度传感器，通过测量电阻值变化来检测介质温度。温度传感器通常位于探杆内部或传感器头部，可实时监测介质温度，并通过IO-Link或模拟输出传输温度数据。

核心功能特点

1. 液位与温度双重监测

• 测量范围：0-195mm（有效检测范围）




• 分辨率：1mm或0.1%（终值百分比）




• 重复精度：<±2%（终值百分比）




• 线性偏差：<±1%（终值百分比）




• 温度测量范围：0-70°C（介质温度）




• 温度精度：±1°C（典型值）




• 温度分辨率：0.1°C




• 单台设备实现液位和温度两个参数的监测，减少设备数量和安装空间




• 通过IO-Link可同时输出液位值和温度值，简化系统集成




• 适用于需要温度补偿或温度监控的应用场景




2. 多输出配置

• 开关量输出（OUT1）：1个开关量输出，支持常开/常闭功能，可设定开关点（SP）和复原点（rP）




• 模拟输出（OUT2）：1个模拟输出，可选择4-20mA或0-10V输出，用于连续液位或温度信号输出




• IO-Link通信接口：其中一个输出可配置为IO-Link接口（COM2，38.4 kBaud），支持数字通信




• 开关输出：持续电流负载200mA，电压降<2.5V，支持PNP/NPN电气设计




• 模拟输出：4-20mA可逆输出，负载电阻≤500Ω（电流输出）或≥2000Ω（电压输出）




• IO-Link：支持参数配置、过程数据读取、设备诊断等功能




3. IO-Link智能通信功能

• 通信接口：IO-Link（COM2，38.4 kBaud，版本1.1）




• 协议标准：符合IEC 61131-9标准




• 通信方式：点对点或通过IO-Link主站连接




• 参数远程配置：可通过IO-Link远程设置开关点、灵敏度、阻尼时间、输出模式等参数




• 过程数据读取：可输出液位值（0-100%）、温度值、设备状态等实时数据




• 诊断功能：支持运行时间计数、开关次数统计、故障记录等诊断信息




• DeviceID设置：支持DeviceID配置（默认646），便于多设备识别




4. 显示与操作功能

• 4位LED数字显示：可显示当前液位值（mm、inch或百分比）或温度值（°C、°F）




• LED状态指示：绿色LED显示工作状态，黄色LED显示开关状态




• 双色显示：通过颜色变化快速识别液位是否处于设定范围内




• 设备按钮：通过传感器上的按钮进行参数设置、开关点调整等简单操作




• IO-Link配置：通过IO-Link主站或moneo软件进行详细参数设置




• 直观界面：支持单位切换、零点校准、灵敏度调节等操作




5. 灵敏度自适应功能

• 手动调节：通过设备按钮或IO-Link接口调节灵敏度参数




• 介质识别：根据介电常数自动或手动设置灵敏度




• 迟滞设置：可设置开关点的迟滞范围，避免液位波动导致的频繁开关




• 水（介电常数约80）




• 油类（介电常数2-4）：需调整灵敏度




• 水溶液、冷却润滑剂：需根据具体介电常数设置

典型应用领域

1. 冷却润滑系统

• 应用场景：机床冷却液、切削液液位监测




• 功能需求：液位监控、温度监测、泵启停控制




• 优势：集成温度检测，可监测冷却液温度异常




2. 液压油箱

• 应用场景：工程机械、注塑机液压油箱




• 功能需求：液位低报警、油温监测




• 优势：防止液压油位过低或温度过高导致设备损坏




3. 水处理系统

• 应用场景：水箱、储水罐液位监测




• 功能需求：液位控制、水泵启停、温度监测




• 优势：适用于水介质，检测精度高




4. 食品饮料行业

• 应用场景：饮料罐、储液罐




• 注意事项：需确认是否符合食品级认证要求（LT3022为工业级产品）




5. 化工储罐

• 应用场景：化学品储罐液位监测




• 注意事项：需确认介质兼容性，避免腐蚀性介质
