sick西克光电传感器GTB10-P4211 1064694核心优势

发布时间： 2026-01-26　　点击次数： 29次

GTB10-P4211 1064694是德国西克（SICK）公司G10系列的一款小型漫反射光电传感器，订货号为1064694。该型号采用背景抑制技术，具有950mm检测距离、PNP输出和电缆连接方式，专为工业自动化中需要区分目标物体与背景的精确检测应用设计。以下从产品定位、技术参数、工作原理、应用场景等多个维度进行全面解析。

产品概述与型号解析

1. 型号命名规则详解

SICK GTB10系列采用标准化的命名体系，GTB10-P4211 1064694的完整含义如下：

代码段	含义说明	技术细节
GTB10	产品系列	G10系列，小型光电传感器
P	输出类型	P表示PNP输出（N表示NPN输出）
4	检测原理	4表示背景抑制功能
2	光源类型	2表示可见红光（PinPoint-LED）
1	连接方式	1表示电缆连接（2米电缆）
1	功能代码	1表示常开接点（NO）
1064694	订货号	SICK全球统一产品编号

特别说明：型号中的"P4211"组合表示PNP输出、背景抑制、可见红光、电缆连接、常开接点的完整配置。这是G10系列中具有背景抑制功能的电缆连接型号，与GTB10-P4212（插头连接）的主要区别在于连接方式。

2. 产品市场定位

GTB10-P4211属于背景抑制型漫反射光电传感器，相比标准漫反射型号具有以下核心定位特征：

背景抑制功能：可区分目标物体和背景物体，避免误触发
电缆连接方式：2米固定电缆，适合固定安装场合
紧凑设计：20×50×39mm尺寸，适合空间受限环境
检测距离长：950mm检测距离满足大部分应用需求
工业级防护：IP67防护等级，适应恶劣工业环境

核心技术参数

1. 光学性能参数

参数名称	技术规格	备注说明
检测原理	漫反射式，背景抑制	可区分目标与背景
检测距离	20-950mm	针对90%漫反射率标准白
光源类型	可见红光（PinPoint-LED）	波长625nm
光点尺寸	Ø8mm（700mm处）	光斑直径
光源寿命	100,000小时（25℃）	平均使用寿命
背景抑制距离	可调，zui大950mm	通过电位计调节
光轴长度	625nm	可见红光波长

2. 电气规格

参数名称	技术规格
供电电压	10-30V DC
残余纹波	<5Vss
电流消耗	≤20mA
输出类型	PNP常开（NO）
输出电流	≤100mA（zui大）
响应时间	≤500μs
开关频率	1000Hz
连接方式	电缆连接，2米3芯电缆
电缆规格	3×0.25mm² PUR电缆
保护电路	极性反接、短路、过载保护

3. 机械结构参数

参数名称	技术规格
外形尺寸	20×50×39mm（宽×高×深）
外壳形状	方形，光束出口为方形
外壳材质	ABS/PMMA塑料
安装方式	面板安装，带安装孔
紧固力矩	按标准M12安装要求
重量	约35g（含电缆）
感应面材质	光学级塑料

4. 环境适应性参数

参数名称	技术规格
防护等级	IP67（防尘防水）
工作温度	-30℃至+60℃
存储温度	-40℃至+70℃
抗冲击	30g，11ms
抗振动	10-55Hz，1mm振幅
电磁兼容性	符合EN 60947-5-2
防护等级	III级

5. 安全保护功能

保护功能	说明
极性反接保护	电源反接时自动保护，不损坏传感器
短路保护	输出端短路时自动切断，脉冲式保护
过载保护	输出电流超过100mA时自动限流
通电脉冲保护	防止上电瞬间冲击电流
LED状态指示	内置红色LED，显示工作状态

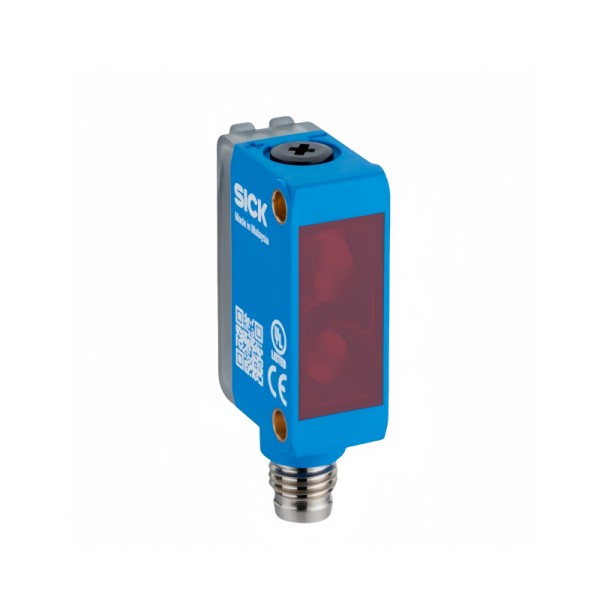

sick


工作原理与检测机制

1. 背景抑制技术原理

GTB10-P4211采用背景抑制（Background Suppression）技术，这是其核心功能特点。通过特殊的光学设计和电子处理，能够区分目标物体和背景物体，避免因背景反射导致的误检测。

工作流程：

发射光路：PinPoint-LED发出625nm可见红光
接收光路：接收器接收目标物体反射回来的光线
距离判断：通过三角测量原理计算目标距离
背景抑制：设定阈值距离，只检测设定距离内的物体
信号输出：当目标在设定距离内时，输出PNP信号

2. 检测距离调节

传感器顶部设有5圈电位计，可通过螺丝刀旋转调节检测距离。调节范围从20mm到950mm，用户可根据实际应用需求精确设定检测距离。

调节要点：

顺时针旋转：增加检测距离
逆时针旋转：减小检测距离
每圈调节精度高，可实现精细调节
调节后需实际测试触发距离

3. 工作状态指示

电源指示：通电后红色LED常亮
检测状态：检测到目标时LED状态变化
故障指示：LED异常闪烁或无指示表示故障

功能特点与核心优势

1. 背景抑制功能优势

精确检测：可区分目标物体和背景，避免误触发
抗干扰能力强：不受背景颜色、材质影响
检测距离可调：20-950mm范围内可精确设定
适应复杂环境：适合多物体、多背景的应用场景

2. 光学性能特点

PinPoint-LED光源：光斑小（Ø8mm），能量集中，检测精度高
可见红光：625nm波长，便于安装调试时对准
高亮度：即使在强环境光下也能可靠工作
长寿命：LED光源寿命达10万小时

3. 电气性能优势

宽电压供电：10-30V DC，兼容主流工业电源
快速响应：≤500μs响应时间，适合高速应用
PNP输出：输出高电平信号，兼容PLC高电平输入
多重保护：极性反接、短路、过载保护完善

4. 机械结构特点

紧凑尺寸：20×50×39mm，节省安装空间
IP67防护：防尘防水，适应恶劣工业环境
坚固外壳：ABS/PMMA材料，抗冲击、耐腐蚀
电缆连接：2米电缆，适合固定安装场合

5. 环境适应性

宽温工作：-30℃至+60℃，适应大部分工业环境
抗振动冲击：30g抗冲击，适合振动场合
抗电磁干扰：符合EMC标准，抗干扰能力强

应用场景与典型用途

1. 复杂背景物体检测

应用特点：

检测传送带上的物体，背景有干扰物
包装机中产品到位检测，背景有包装材料
装配线工件检测，背景有设备结构

优势：

背景抑制功能可避免背景物体误触发
950mm检测距离满足大部分应用
快速响应确保检测精度

2. 物流分拣系统

应用场景：

传送带包裹检测，背景有传送带或支架
托盘位置检测，背景有货架结构
分拣机构到位检测

配置建议：

使用背景抑制功能区分包裹和传送带
调节检测距离精确设定触发位置
快速响应适合高速分拣线

3. 自动化生产线

典型应用：

机械臂抓取位置确认，背景有设备框架
装配线工位检测，背景有传送带或支架
料位检测，背景有容器壁

注意事项：

需根据背景距离设定背景抑制距离
定期清洁感应面
牢固安装避免振动影响

4. 包装机械

应用特点：

包装材料到位检测，背景有机械结构
产品计数，背景有传送带
料位检测，背景有容器

优势分析：

背景抑制功能提高检测可靠性
紧凑尺寸适合空间受限的包装机
IP67防护适应包装环境

5. 安全区域监控

应用场景：

设备防护区域检测，背景有设备结构
人员接近检测，背景有墙壁或设备
安全门状态监控

安全要求：

需配合安全继电器使用
定期功能测试
确保背景抑制距离设置正确
