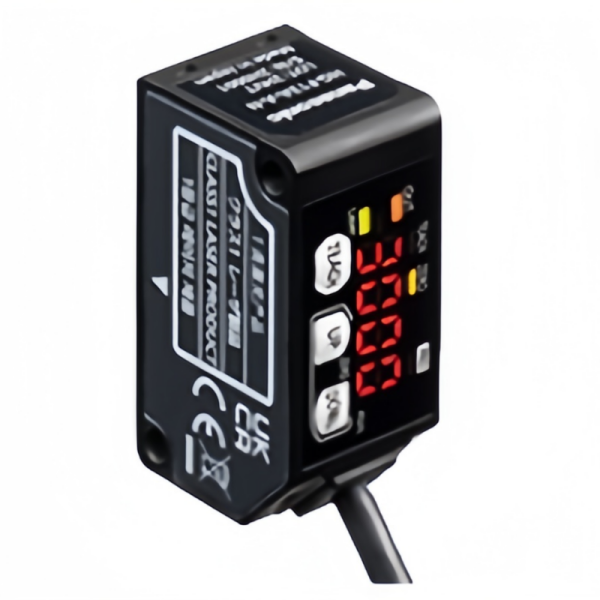

panasonic松下激光传感器HG-C1100L3-P深度解析

panasonic松下激光传感器HG-C1100L3-P深度解析

核心参数

测量性能

测量范围：0-100mm（中心距离50mm，±50mm偏移）

重复精度：±30μm（高精度型号可达±10μm）

直线性：±0.1%F.S.（满量程）

响应时间：1.5ms（最快模式），支持5ms/10ms切换

光源与光学

光源类型：红色半导体激光（波长655nm，2级安全标准）

光束直径：约φ70μm（细光束提升定位精度）

光学设计：内置反射镜折返光路，机身紧凑（44×25×20mm）

电气特性

电源电压：12-24V DC±10%

消耗电流：≤40mA（24V时），≤65mA（12V时）

控制输出：NPN/PNP开路集电极晶体管（50mA最大电流，短路保护）

模拟输出：0-5V（报警时5.2V）或4-20mA（报警时0mA）

结构与设计

防护等级：IP67（防尘防水，适应恶劣环境）

材质：铝铸外壳（轻量高强度），2m电缆（带M12连接器）

易用性功能：

示教模式：一键设定基准值

输出动作切换：入光时ON/遮光时ON可调

滤波器设置：抑制环境干扰

应用场景

工业自动化

机器人定位：高精度定位机械臂抓取目标（焊接、装配场景偏差≤±0.1mm）

生产线检测：零件尺寸测量、装配间隙检测（如空调外壳间隙≤0.1mm）

物流分拣：包裹尺寸测量与机械臂引导

质量检测

微小零件检测：识别垫圈、O型环的有无及位置

动态监测：洗衣机滚筒平衡检测（1200转/分钟下捕捉位移）

电子制造

芯片定位：高精度定位芯片位置

电路板检测：测量电路板弯曲度

优势总结

高精度与稳定性

采用CMOS影像传感器与三角测量法，实现0.01mm级分辨率

温度特性0.03%F.S./℃，抗干扰能力强

紧凑与耐用

铝铸外壳+IP67防护，适应油污、粉尘环境

内部反射镜设计缩短进深，适合狭小空间安装

多功能与易集成

支持EtherCAT、Profinet等工业协议，无缝接入发那科、库卡等主流机器人

提供模拟/数字输出，兼容PLC控制系统

快速响应

1.5ms响应时间满足高速运动测量需求
